ComIoT 05模块基于单芯片 QCA9531，集成了 802.11n 2x2 MAC/BB/radio 以及外部 PA 和 LNA，它的无线部分射频最高可达到150mW。它支持 802.11n 操作，20 MHz 和 40 MHz 信道分别高达 144 Mbps 和 300 Mbps，以及 IEEE 802.11b/g 数据速率。

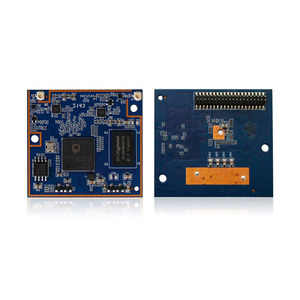

Com IoT05 大功率路由核心模块
支持Mesh
高通方案
300Mbps
大功率无线路由模块
高通QCA9531芯片 | 2T2R 500mW大功率WiFi | 板对板接口设计
应用领域
适用于无人机、工业自动化、无线监控、智能家居等应用场景
硬件规格(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)
硬件规格

主芯片

Qualcomm QCA9531

工作频率

2.40-2.4835GHz

无线网络标准

IEEE 802.11b/g/n (2 x 2) 300Mbps，发射功率500mW

调制


11b: DBPSK, DQPSK and CCK and DSSS

11g: BPSK, QPSK, 16QAM, 64QAM and OFDM

11n: MCS0-15 OFDM

数据传输速率

11b: 1, 2, 5.5 and 11Mbps

11g: 6, 9, 12, 18, 24, 36, 48 and 54Mbps

11n: MCS0~5, up to 300Mbps

外形

40pin CONN, 1.27mm pitch

接口

1 x WAN, 1 x LAN网口, 1 x UART, 1 x USB, 1 x RESET

PCB堆叠

4-layers design

产品尺寸

43mm (W)*39.5mm (L)*10mm (H)

天线

2 x IPEX外置天线

工作温度

-20°C~70℃

存储温度

-40℃~150℃

工作电压3.3V +/-10%, 5V+/-10%

GPIO电压

2.5V +/-10%


资料下载(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)(1)
ComIoT 05产品规格书.pdf
1.3MB下载
